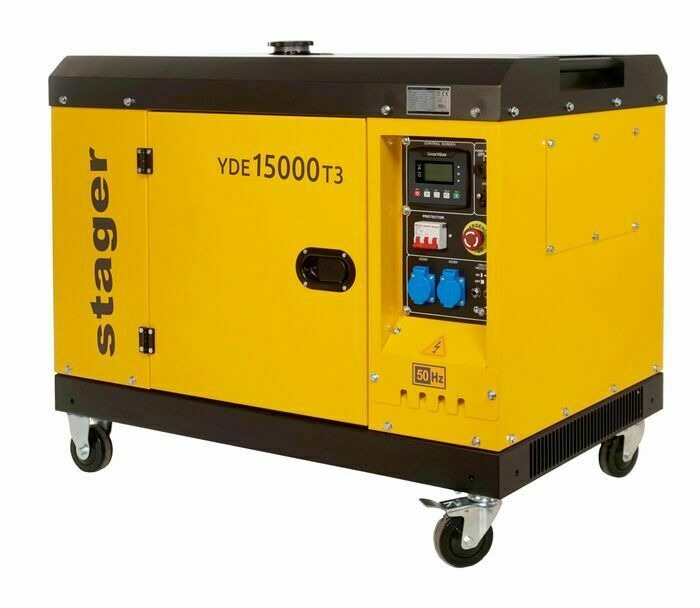

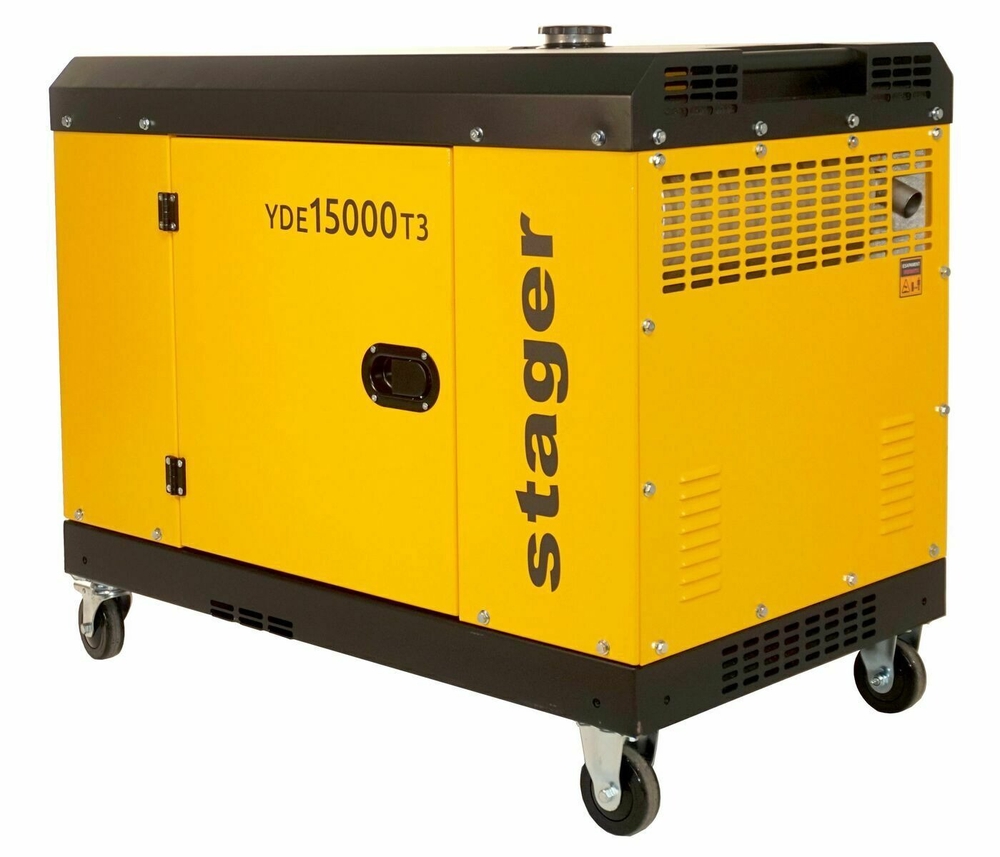

Kirjeldus
Nimivõimsus: 13 kVA / 10,4 kW
Maksimaalne võimsus: 14 kVA / 11,2 kW
Nimipinge: 400/230 V
Sagedus: 50 Hz
Nimivool: 18,8 A
Alalisvoolu väljund: 12V / 36Ah
Võimsustegur (cos Φ): 0,8 (viivitus)
Nimikiirus: 3000 p/min
Kütusepaagi maht: 25L
Müratase @7m: 78 dB
Kaitseaste: IP23
Isolatsiooniklass: F
Mõõdud (PxLxK): 1095x650x780 mm
Netokaal: 260 kg
Juhtpaneel: SMARTGEN HGM 4020
Konstruktsiooni tüüp: vaikne
Ergastuse tüüp: iseergutus konstantsel pingel (AVR)
Ühendusmeetod: jäik haakeseadise ülekanne

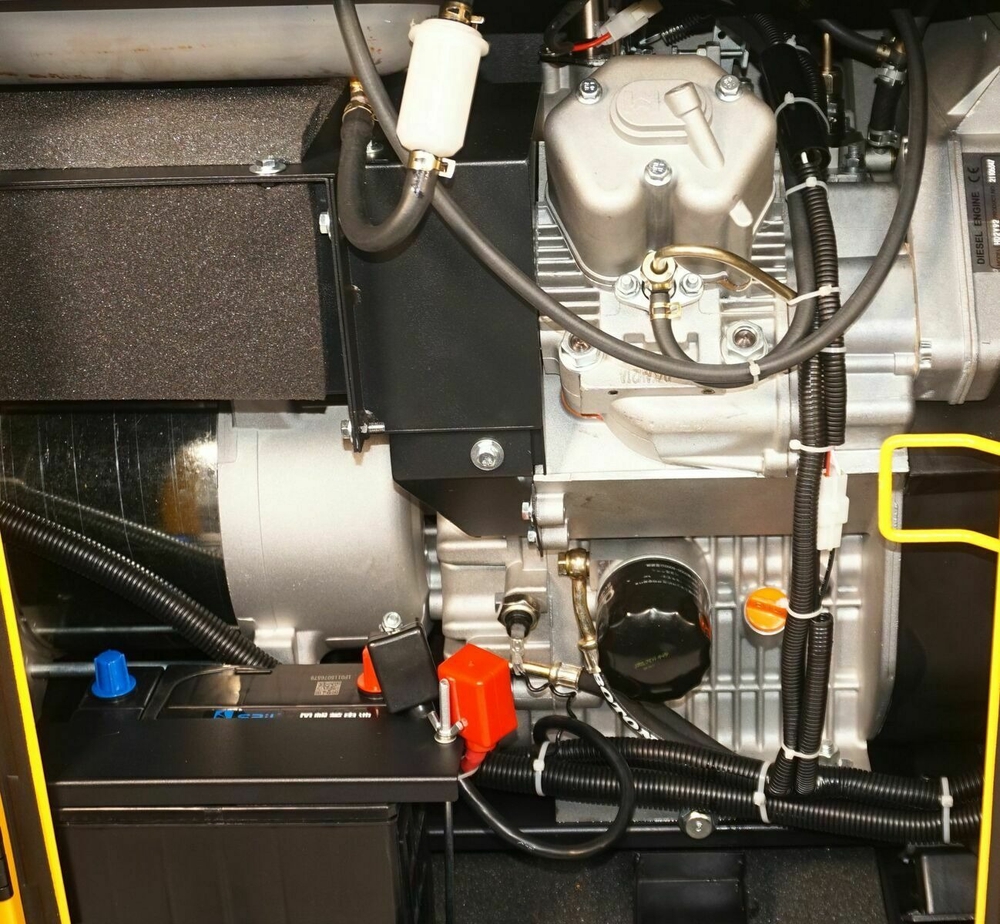

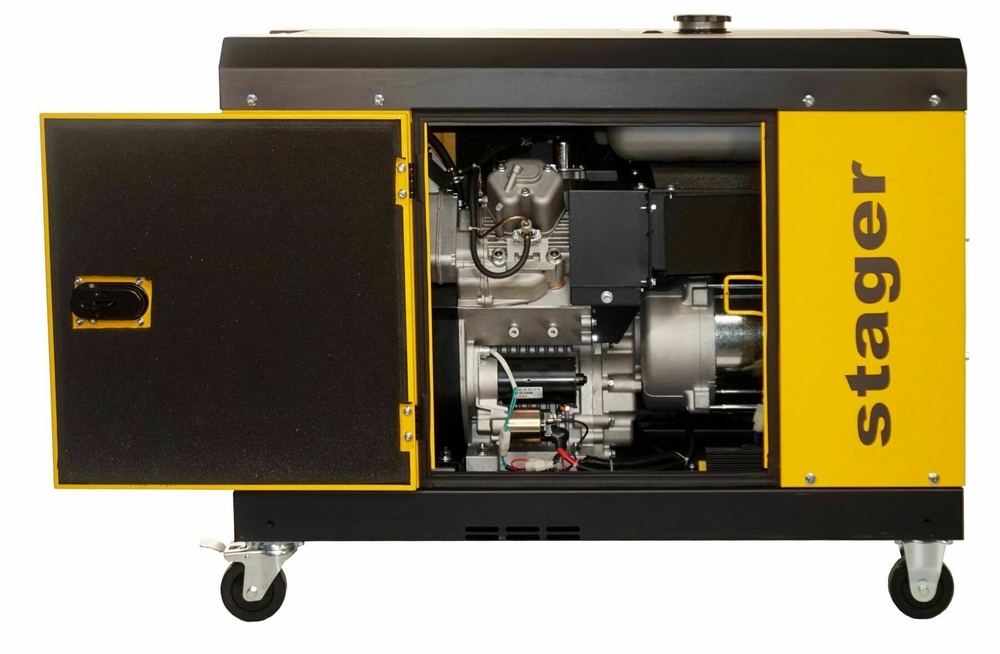

MOOTOR
Mootori mudel: YD2V92F
Mootori tüüp: diiselmootor, 4-taktiline, 2 silindrit V, õhkjahutus, vertikaalne
Nimivõimsus @3000 p/min: 14,8 kW
Ava x käik: 92×75 mm
Silindri töömaht: 0,997 L
Surumissuhe: 20:1
Õlivanni maht: 2,4 L
Õlitüüp: PRO 10W-30, SAE 10W-30, 15W-40
Imemistüüp: looduslik
Kütusekulu: ~340 g/kW*h (~3,6 l/h)
START SÜSTEEM
Käivituse tüüp: elektriline
Elektrimootori võimsus: 1,8 kW
Käivituspinge: 12 V
Aku maht: 36 Ah, 12 V
JUHTPANEEL
SmartGen HGM4020 paneeli kasutatakse voolugeneraatori automaatseks juhtimiseks ja jälgimiseks. See võib täita selliseid funktsioone nagu: automaatne käivitamine/seiskamine, andmete mõõtmine, kaitsehäired jne.
Kõiki parameetreid saab konfigureerida esipaneelilt või USB-liidese (või RS485) ja arvuti abil. Tänu kompaktsele struktuurile, lihtsatele ühendustele ja kõrgele töökindlusele saab seda laialdaselt kasutada igasugustes automaatjuhtimissüsteemides.
Omadused:
LCD-ekraan, mis võimaldab hõlpsalt teavet vaadata, eraldusvõime 132 x 64 pikslit;
RS485 sideport võimaldab 3 “kaug” funktsiooni läbi MODBUS-protokolli;
Juhtimis- ja kaitsefunktsioon: generaatori automaatne käivitamine/seiskamine, koormuse ülekandmine (ATS-juhtimine) ning veanäit ja kaitse;
Parameetri seadistus: võimaldab kasutajal sätteid muuta ja mälukaardile salvestada. Parameetrid ei lähe kaotsi isegi siis, kui see välja lülitatakse. Parameetreid saab seadistada mitte ainult esipaneelilt, vaid reguleerida ka USB-liidese (või RS485-liidese) kaudu arvuti abil;
Mitut temperatuuri-, rõhu- ja kütusetaseme andurit saab kasutada otse, parameetrid saab kasutaja ise määrata;
Mootori järgmiste parameetrite mõõtmine ja kuvamine: temperatuur, õlirõhk, kütusetase, pöörded minutis, aku pinge, alaldi pinge, töötundide arv, käivituste arv;
See suudab mõõta ja kuvada võrgu / generaatori pinge, voolu, sageduse ja võimsuse parameetreid.
Tehnilised andmed:
Toitepinge: 8 ~ 35 Vdc
Energiatarve: < 3 W (ooterežiim: ≤ 2 W)
Töötemperatuur: (-25 ~ +70)ºC
Generaatori sagedus: 50 / 60 Hz
Vahelduvvoolusüsteem: 1P2W / 2P3W / 3P3W / 3P4W
Generaatori pinge sisendvahemik
– 3P4W (3-faasiline 4 juhet): 15Vac – 360Vac (ph-N)
– 3P3W (kolmefaasiline 3 juhet): 30Vac – 620Vac (ph-ph)
– 1P2W (ühefaasiline 2 juhet): 15Vac – 360Vac (ph-N)
– 2P3W (kahefaasiline 3 juhet): 15Vac – 360Vac (ph-N)
RPM anduri pinge: 1,0 V – 24,0 V (RMS)
Kiirusanduri sagedus: 10000 Hz (max.)
Käivitusväljundrelee: 5A 28Vdc allika väljundis
Kütuse väljundrelee: 5A 28Vdc allika väljundis
Programmeeritavad väljundreleed: 4 (1A 28Vdc allika väljundis)
Kaitseaste: IP65
AMF: JAH
Tuvastamine ja kuvamine kW/A: JAH
Programmeeritav liides: USB / RS485
CANBUS port: JAH
Hooldus: JAH
Salvestuslogi: JAH
Hädakäivitusfunktsioon: JAH
